Какие задачи решает техническое диагностирование котлов?
Техническое диагностирование котлов представляет собой комплексную оценку фактического состояния оборудования, его элементов и металла, выполняемую для определения возможности дальнейшей безопасной эксплуатации. Проверка необходима для выявления повреждений, которые не всегда заметны при обычном осмотре: трещин, расслоений, утонений стенок, деформаций, коррозионного износа, поверхностных дефектов и внутренних дефектов. В рамках работ специалисты анализируют конструкцию котла, режимы его работы, историю ремонтов и результаты предыдущих обследований.
Основные задачи диагностирования включают:
1. Проверку соответствия фактического состояния котла нормативным требованиям и проектным параметрам.
2. Определение причин появления повреждений, включая нарушение температурного режима, гидравлические удары, вибрацию, усталостные нагрузки и воздействие агрессивной среды.
3. Оценку остаточного ресурса оборудования и отдельных элементов, работающих под давлением.
4. Подготовку обоснованных рекомендаций по ремонту, замене деталей, изменению режима эксплуатации или выводу котла из работы.
5. Формирование комплекта документов для ответственных лиц, эксплуатирующей организации и контролирующих органов.
В зависимости от назначения и конструкции оборудования применяются визуальный контроль, измерительный контроль, ультразвуковой контроль, радиографический контроль, проверка геометрии, анализ металла и иные методы неразрушающего контроля. Результаты фиксируются в рабочих материалах, протоколах контроля и техническом отчете. Такой подход позволяет не ограничиваться формальным осмотром, а получить объективную оценку соответствия котла требованиям промышленной безопасности. В Кропоткине специалисты компании Авеста ОТиПБ выполняют обследования с учетом особенностей конкретного объекта, его производственной документации и фактических условий эксплуатации.
Какие методы контроля применяются при обследовании котлов?
Выбор методов технического диагностирования зависит от типа котла, рабочего давления и температуры, материала изготовления, срока эксплуатации, характера выявленных повреждений и требований нормативной документации. Перед началом работ специалисты изучают паспорт оборудования, чертежи, сведения о ремонтах, результаты предыдущих освидетельствований, журналы эксплуатации и локальную документацию предприятия. На основании этого формируется программа обследования.
В состав диагностических мероприятий могут входить:
1. Визуальный контроль. Специалист осматривает доступные поверхности, сварные соединения, трубные элементы, коллекторы, барабаны, днища, люки и зоны крепления. Выявляются деформации, следы перегрева, потеки, нарушения изоляции и дефекты сварных швов.
2. Измерительный контроль. Определяются фактические размеры, овальность, прогибы, толщины стенок, глубина коррозионных повреждений и другие параметры, необходимые для расчетной оценки прочности.

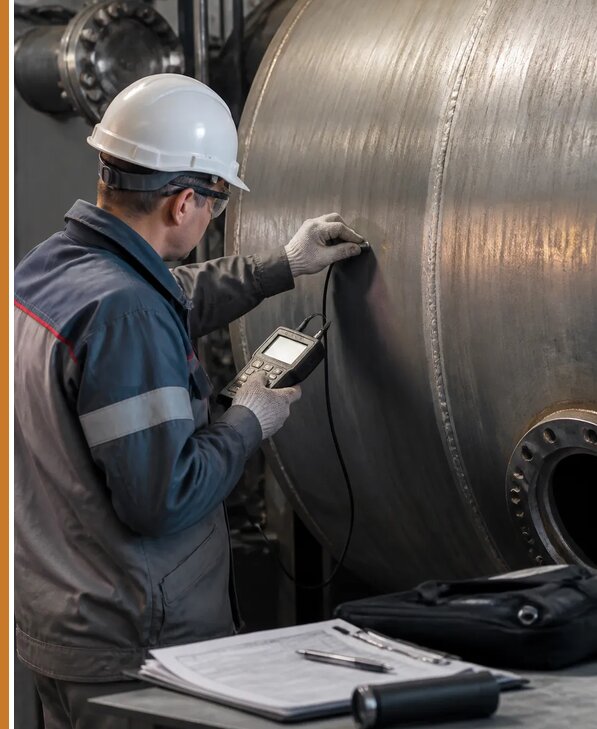

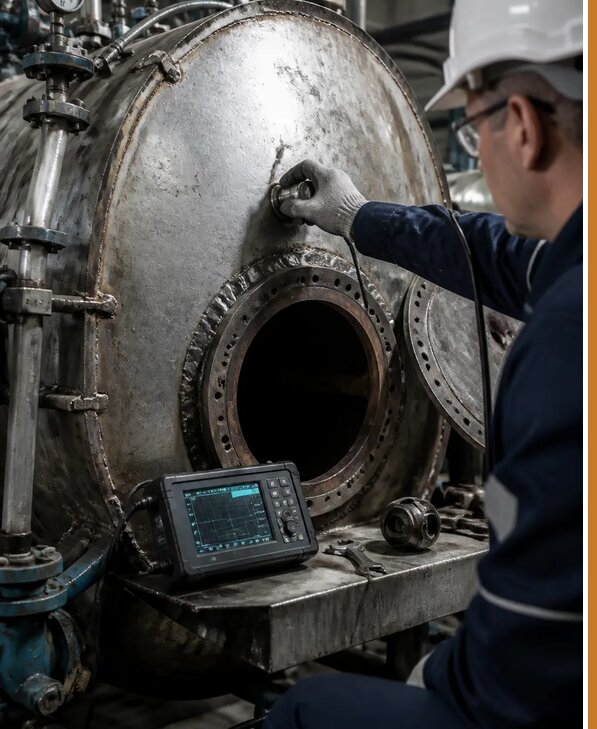

3. Ультразвуковой контроль. Метод позволяет выявлять утонение металла, несплошности и внутренние дефекты, а также выполнять контроль толщины без разрушения конструкции.
4. Радиографический контроль. Применяется для проверки сварных соединений и обнаружения внутренних несплошностей, пор, включений и непроваров в случаях, когда это технически и организационно оправдано.
5. Контроль поверхностных дефектов капиллярным или магнитопорошковым методом, если требуется подтвердить наличие трещин и других нарушений на поверхности металла.
По итогам каждого вида работ оформляется протокол контроля с указанием оборудования, методики, зоны проверки, полученных значений и результатов оценки. При необходимости выполняются лабораторные исследования металла, позволяющие определить его механические свойства и степень деградации. Работы проводятся с соблюдением требований промышленной безопасности, правил охраны труда и утвержденной программы обследования. При заказе услуги под ключ скидка от 16 процентов, а стоимость отдельных мероприятий рассчитывается с учетом объема, доступности элементов и применяемых методов.
Как определяется остаточный ресурс и возможность дальнейшей эксплуатации котла?
Остаточный ресурс котла устанавливается не по одному показателю, а по совокупности результатов обследования, расчетов и анализа условий эксплуатации. Специалисты оценивают фактическое состояние металла, сварных соединений, элементов, работающих под давлением, а также влияние циклических нагрузок, температурных перепадов, коррозии и ранее выполненных ремонтов. Особое значение имеют выявленные дефекты сварных швов, зоны локального перегрева, участки интенсивного износа и места, где толщина стенки приблизилась к минимально допустимому значению.
Оценка обычно включает следующие этапы:
1. Сбор и проверку исходных сведений: паспортных данных, проектных параметров, сведений о рабочей среде, давлениях, температурах, количестве пусков и остановок.
2. Определение фактических размеров и толщины металла с применением измерительного и ультразвукового контроля.
3. Анализ характера повреждений, их расположения, размеров и динамики развития по сравнению с предыдущими обследованиями.
4. Проверку прочности, устойчивости и работоспособности наиболее нагруженных деталей с учетом расчетных и фактических условий.
5. Оценку влияния обнаруженных дефектов на безопасность эксплуатации и подготовку выводов о допустимости дальнейшей работы.
В расчетах могут учитываться коэффициенты запаса, скорость коррозионного износа, количество рабочих циклов, температурная усталость и результаты исследования металла. Если обнаружены критические повреждения, организация получает рекомендации по ремонту, замене элемента, снижению рабочих параметров или проведению повторного контроля после устранения дефектов. По завершении оформляются технический отчет и заключение лаборатории, если выполнялись соответствующие исследования. Документы содержат описание объекта, примененные методы, результаты контроля, выявленные несоответствия и обоснованный вывод. В Краснодарском крае обследование выполняется с учетом региональной практики надзора и требований к эксплуатации оборудования, работающего под давлением.
Какие документы получает организация по результатам технического диагностирования?
Результатом технического диагностирования котла является не только перечень обнаруженных повреждений, но и оформленный комплект документов, подтверждающий объем и качество проведенных работ. Состав документации определяется программой обследования, типом оборудования, его техническим состоянием и задачами заказчика. Документы должны позволять ответственным лицам понять, какие участки проверены, какие методы использованы, какие значения получены и допускается ли дальнейшая эксплуатация котла.
В типовой комплект могут входить:
1. Программа и методика диагностирования с описанием последовательности операций, зон контроля и применяемых средств измерений.
2. Акты подготовки оборудования к обследованию, сведения о допуске персонала, обеспечении доступа и выполнении необходимых мер безопасности.
3. Протоколы визуального, измерительного, ультразвукового, радиографического и иных видов контроля с указанием результатов по каждому проверенному участку.
4. Схемы и ведомости дефектов, в которых фиксируются координаты повреждений, их размеры, характер и предполагаемые причины возникновения.
5. Фотофиксация и материалы инструментальных измерений, подтверждающие фактическое состояние элементов.
6. Расчеты прочности, оценка остаточного ресурса и обоснование возможности дальнейшей эксплуатации либо необходимости ремонта.
7. Технический отчет с описанием объекта, исходных данных, нормативных требований, методик и итоговых выводов.
8. Заключение по результатам обследования с рекомендациями для эксплуатации, ремонта или повторной проверки.
Документы подготавливаются на основании фактических результатов, а не шаблонных формулировок. В них отражаются проверка соответствия оборудования установленным требованиям, контроль соблюдения требований безопасности и перечень действий для устранения выявленных нарушений. Если обследование выполняет аттестованная лаборатория, к отчету могут прилагаться документы о примененных средствах измерений, квалификации специалистов и области компетентности. Отправьте запрос КП Вячеславу Ильичу, чтобы специалисты рассчитали состав работ с учетом параметров конкретного котла. Цена диагностирования начинается от 16289 руб., но окончательная смета зависит от количества элементов, условий доступа и необходимости специальных исследований.
Когда необходимо проводить техническое диагностирование котла и что влияет на сроки обследования?
Техническое диагностирование котла требуется в случаях, когда необходимо подтвердить его безопасное состояние после длительной эксплуатации, ремонта, реконструкции, аварийного воздействия или выявления неисправностей. Периодичность и состав обследования определяются нормативными требованиями, паспортом оборудования, результатами предыдущих проверок и фактическими условиями работы. Отдельное диагностирование может потребоваться при истечении расчетного срока службы, перед продлением эксплуатации, после замены основных элементов или при изменении рабочих параметров.
Основаниями для проведения работ могут быть:
1. Достижение котлом предельного или расчетного срока службы.
2. Появление течей, трещин, деформаций, следов перегрева и других опасных признаков.
3. Авария, инцидент, резкое превышение давления или нарушение температурного режима.
4. Капитальный ремонт, замена барабана, коллектора, труб, днища или сварных соединений.
5. Необходимость подтвердить возможность эксплуатации на продленный срок.
6. Требование надзорного органа или внутреннего производственного контроля.
Сроки обследования зависят от объема работ и технических условий на объекте. На них влияют доступность поверхностей, необходимость остановки и охлаждения котла, демонтаж изоляции, очистка внутренних полостей, наличие исполнительной и производственной документации, количество контролируемых сварных соединений и потребность в лабораторных исследованиях. Если требуется радиографический контроль или вскрытие отдельных участков, продолжительность увеличивается из-за дополнительных организационных мероприятий. До начала работ согласовываются границы обследования, порядок допуска специалистов, требования к подготовке оборудования и ответственные лица со стороны предприятия. Компания Авеста ОТиПБ работает Пн-Пт 09-18 Сб-Вс вых.. С 2012 года по 2026 выполнено более 2291 заказов, а результаты оформляются с учетом актуальных требований и даты проведения работ, в том числе в сентябре. Для объекта важно не просто получить формальный документ, а обеспечить реальный контроль технического состояния и своевременно устранить опасные несоответствия.
